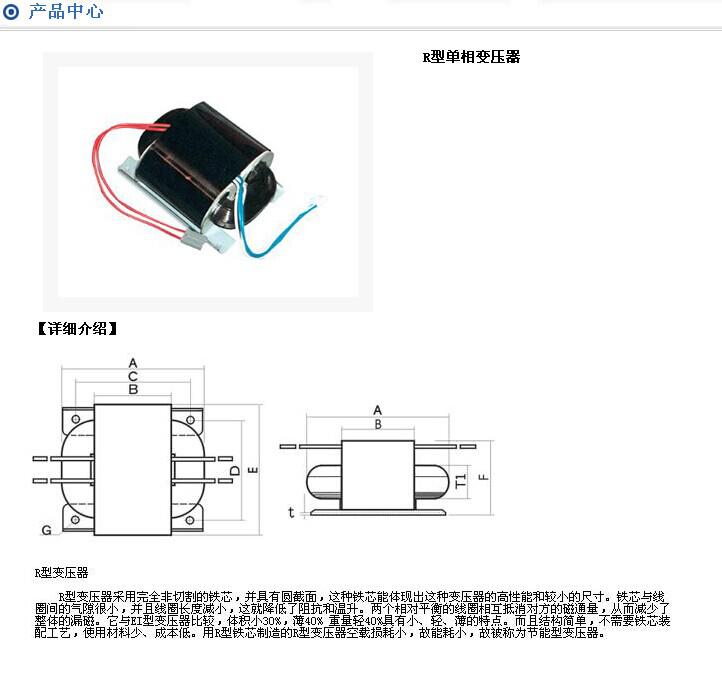

R型單相變壓器

熱門產品

上海谷總專業生產R型變壓器

R型變壓器是干式變壓器產品中的一枝新秀。其鐵芯系采用寬窄不一的優異取向冷軋硅鋼帶卷制成腰圓形,而且截面呈圓形


  詳細說明

  R型變壓器是干式變壓器產品中的一枝新秀。其鐵芯系采用寬窄不一的優異取向冷軋硅鋼帶卷制成腰圓形,而且截面呈圓形,不用切割即可繞制。因此,由此制造的變壓器無噪聲、漏磁小、空載電流小、鐵損低、效率高;并且由于線圈是圓柱形,每圈的銅線長度短,所以,內阻小,銅耗低,溫升低,過載波動小,爆發力比環形變壓器還好;另外,初、次級線圈采用阻燃PBT工程塑料制成的骨架分別繞制,從而抗電強度高,阻燃性好。R型變壓器是以外形結構名命的,他的截面像字母,故得名R型變壓器.

  R型變壓器可以用作所有電器的電源變壓器或隔離變壓器。

  它具有效率高、體積小、重量輕等特點。

  R型鐵芯所用的材料是高牌號冷軋取向性硅鋼片,鐵芯卷繞好后,經過退火處理,使硅鋼片的分子結構重新排列。

  R型變壓器體積小,重量輕

  R型變壓器是用無切割鐵芯卷繞,使用取向性高牌號硅鋼片,因而體積小。重量輕(比EI型變壓器小30%、輕40%、薄40%)。

  R型變壓器效率高

  由于鐵芯無切割,鐵損很小,加之采用高品質的材料和緊湊結構,使鐵芯與繞組之間的距離降到至小,故效率可達90%以上。

  R型變壓器漏磁小

  R型變壓器的鐵芯沒有磁隙且繞線均衡,因而漏磁小。無需設計任何防反漏磁措施。

  R型變壓器無噪音產熱小

  由于R型變壓器是用無切割鐵芯卷繞,使用取向性高牌號硅鋼片制成,具有均勻圓形截面

  和連續的繞線,電阻損耗和產熱都很低,且由于沒有切割,磁致伸縮應力就很容易被吸收,因而保證了應用無噪音。

  R型變壓器勵磁電流小

  R型變壓器設計合合理,因而具有鐵損低,產熱少,勵磁電流小和能耗省的特點。

  R型變壓器安全系數高

  由于它獨特的設計,將初級與次級的骨架分開,絕緣性能優良,由阻燃材料制成的互相分離的骨架可以滿足任何標準。

  變壓器組成部件包括器身(鐵芯、繞組、絕緣、引線)、變壓器油、油箱和冷卻裝置、調壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)和出線套管。

  R型變壓器的沖擊電流

  當變壓器次級開路,初級加額定電壓時的瞬間,初級電流有一個瞬時的沖擊過程,稱之謂沖擊電流。沖擊電流持續時間很短,在通常50Hz條件下,此電流將持續1/4~1/2周期,也就是5ms~10ms,之后便進入穩定狀態。

  在數毫秒之內的十倍于額定電流都不會使絕緣材料和繞組受損。

  R型變壓器所特有的沖擊電流比較大的特點,降低沖擊電流有以下方法:

  (1)可以降低鐵芯的磁通密度Bm,增加初級繞組匝數w,使變壓器在空載合閘時降低鐵芯飽和程度, 從而降低沖擊電流,但其前提是傷了變壓器的功率。

  (2)功率較大的R型變壓器可采用初級阻繞在外層,次級繞組繞在內層的繞制方法,來降低沖擊電流。

  2 R型變壓器的保護

  變壓器保護,過流保護又可分為短路保護和過載保護,熔斷器只能起到短路保護作用,針對沖擊的問題,變壓器初級所采用的熔斷器可采用延時熔斷絲,或者其額定電流取到變壓器額定電流的3~3.5倍即可。

  R型變壓器的空載損耗很低,能滿足目前世界各國對電器、電子產品的電源部分的日趨嚴格要求,特別適用于作為在幾乎沒有負載的情況下必要長期通電的電源變壓器。

  R型變壓器的噪音特別低,有良好的隔離效果,輸出功率大。使用高精度繞線機制造的R型變壓器在儀器或音響設備中使用有突出的表現,能改善設備中的訊噪比,隔離電網帶給設備的多次諧波干擾,能使音響的損音下降,動態增加,提高音質效果。

  R型變壓器有以上的優點,普遍用于工業控制,家用電器**音響,信號裝置,辦公設備,通信設備,測試儀器及醫療儀器等。









<>
